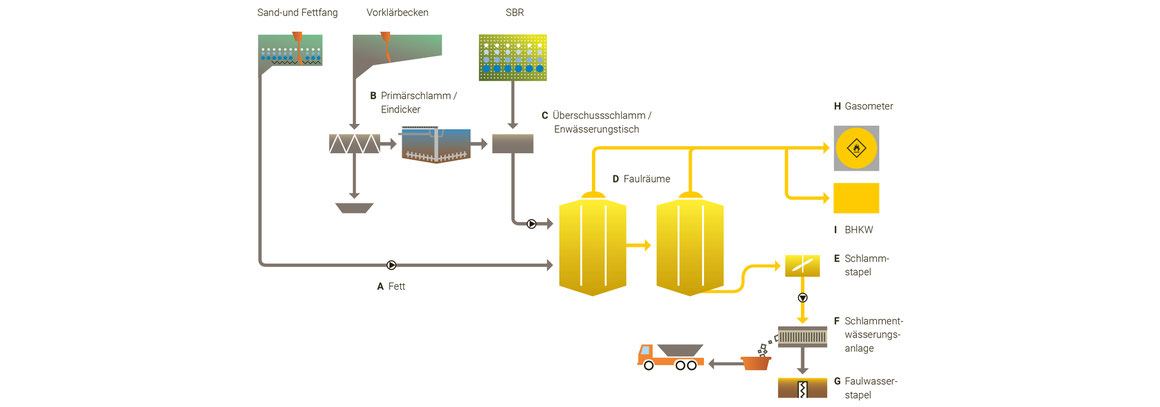

Funktionsweise der Schlammbehandlung

Die ARA Winznau reinigt nicht nur Wasser, sondern produziert aus dem gewonnenen Schlamm auch Energie.

A  Fett

Das im Sand- und Fettfang abge­trennte Fett wird in die Faulräume gepumpt.

B  Primärschlamm / Eindicker

Der in den Vorklärbecken sedimentierte Primärschlamm wird zwei Eindickern mit je 230 m3 Volumen zugeführt und dort eingedickt. Das sich abtrennende Wasser wird in die Vorklärbecken zurückgegeben. Der nun eingedickte Primärschlamm wird dosiert in die Faulräume gepumpt.

C  Überschussschlamm / Entwässerungstisch

Der in den SBR anfallende Über­schussschlamm wird über ein Filterband im Entwässerungstisch eingedickt und danach dosiert in die Faulräume gepumpt. Das sich abtrennende Wasser wird in den Zulauf der SBR zurückgegeben.

D  Faulräume

In den beiden Faulräumen mit je 1200 m3 Volumen wird nun das Fett, der Primär- und der Über­schussschlamm unter anaeroben Bedingungen vergärt. Bei ca. 38°C entsteht bis zu 2700 m3 Methan­gas pro Tag, welches im Gasometer gepuffert wird.

E  Schlammstapel

Der aus den Faultürmen entnom­mene, ausgefaulte Schlamm wird im Schlammstapel mit 1500 m3 Fassungsvermögen zwischengela­gert. Von da aus wird der Schlamm nach Bedarf chargenweise zu zwei Vorlagebehältern der Schlamment­wässerungsanlage mit je 150 m3 Volumen gepumpt.

F  Schlammentwässerungsanlage

Um das Volumen des ausgefaulten Schlamms zu reduzieren, muss Wasser abgetrennt werden. Dazu wird der Schlamm mit Flockungs­hilfsmitteln vorbehandelt und anschliessend in zwei Zentrifugen entwässert. Dabei steigt der Fest­stoffanteil ca. von 3 % auf 30 % an. Der eingedickte Schlamm wird einer externen Verbrennungs­anlage zugeführt.

C  Faulwasserstapel

Das in der Schlammentwässerung abgetrennte Wasser wird im Faulwasserstapel mit 540 m3 Volumen gesammelt und je nach Kapazität der ARA im Zulauf der SBR zudosiert.

H  Gasometer

Der Gasometer ist ein Niederdruckgasbehälter mit bis zu 1OOO m3 Fassungsver­mögen. Dieser dient dazu, dass in den Faulräumen erzeugte Biogas zwischenzulagern. Die Entnahme erfolgt entsprechend dem Bedarf des Blockheizkraftwerks.

I Blockheizkraftwerk (BHKW) / Stromproduktion

Das eigene Blockheizkraftwerk erlaubt die optimale Ausnutzung des anfallenden Klärgases. Dabei wird aus Biogas bis zu 185 kW/h grüner Strom erzeugt. Mit dem erzeugten Strom kann gut 45% des Bedarfs an elektrischer Energie unserer ARA gedeckt werden. Die entstehen­de Abwärme des BHKW wird für die Prozess­wärme der Faulräume, für die Heizung der Gebäude und andere Nebenprozesse genutzt.

J  Betrieb und Überwachung

Ein übergeordnetes Prozessleit­system ermöglicht die Steuerung, Visualisierung und Überwachung der gesamten ARA und der Aussenbauwerke des Hauptsammel­kanalnetzes – 24 Stunden pro Tag/365 Tage pro Jahr – und unterstützt unser Team bei der Arbeit.

K  Amphibienteich

Das Entwässerungssystem stellt für Kleintiere, besonders für die Amphibien, vielerorts ein Problem dar. Die Tiere fallen in Entwässerungs­schächte und verenden in der Kanalisation oder in der Kläranlage. Die ARA Winznau Olten hat an diversen Orten Aus­stiegshilfen gebaut. Die geretteten Tiere werden danach im Amphibien­teich ausgesetzt, von wo aus sie über eine unterirdische Röhre bis ans nahegelegene Aarebord wandern können.

L  Photovoltaik

Mit Dach- und Fassadenmodulen werden auf der ARA Winznau rund 0.3 GWh/Jahr produziert, was ungefähr 12 % des Gesamtstrombedarfes entspricht.
